一、設備名稱：通過式超聲波高壓噴淋清洗設備

　　二、型號：LG-BZD4003

　　三、設備用途：鍛造輪轂機加后成品清洗

　　三、設備描述：

　　1、清洗方式： 高壓噴淋、超聲波清洗，從上下左右方向對工件進行噴淋清洗

　　2、輸送方式：  輸送網帶連續通過式

　　3、輸送速度： 0.8—1.5m/min（變頻可調）

　　4.通過工件尺寸： 寬800mm×高500mm，上料高度850mm。

　　5.上下料系統：參考需方使用要求，本機上料口和需方其他生產線對接完成自動上下料。

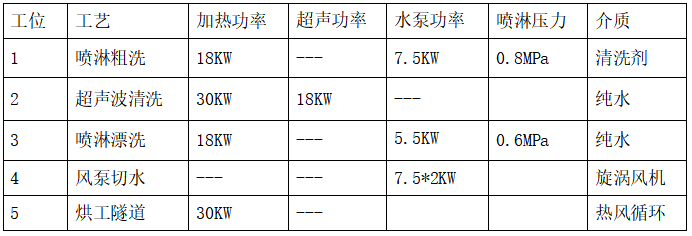

　　6.清洗工藝流程：

　　設備外形尺寸：約 L19500×W2200×H1800mm

　　四、設備結構：

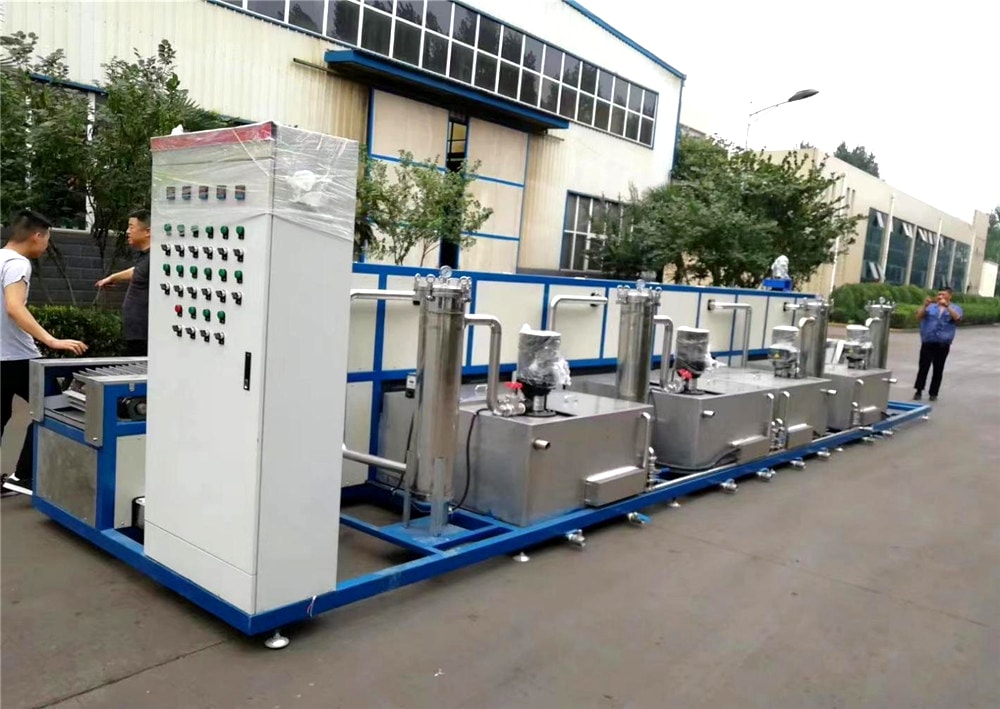

　　設備由不銹鋼網鏈輸送，5個主要工位：整個工作過程包含自動加熱系統，超聲波清洗系統，高壓噴淋系統，循環過濾系統，切水系統，自動烘干、液位控制系統，操作控制面板系統，配電箱，全封閉外罩，上下料區等組成，設備具有良好和穩定的運轉性能。

　　五、設備主要技術參數及結構說明

　　1、噴淋系統：由水泵、噴嘴、噴管及閥門等組成，在各清洗室內設有噴管，每組有四根噴管組成，每根噴管上安裝有扇形噴嘴，從上下左右兩個方向噴射工件，從而達到清洗的目的。上下兩組噴管的壓力通過設置在室體外側的流量球閥分別來調節，并設置有單獨的壓力表，噴嘴采用扇形噴嘴。噴嘴布置形式根據清洗零件特點布置，以達到工件清洗干凈的目的，噴淋管路采用不銹 鋼管制作，噴嘴為304不銹鋼材料，為避免部分管道堵塞，特內外管道制作成活動形式，可分段拆下，以便維修和保養，每臺水泵的進水口都安裝有過濾網，有經精度筒式過濾器以保證出水的潔凈度和對泵體的磨損。

　　2、輸送系統：由不銹鋼輸送網帶、傳動鏈、減速機等組成，被清洗工件放置于輸送網帶上，由輸送網帶托著進入噴淋清洗、超聲波清洗，噴淋漂洗等各工段，由于工件較大，輸送網帶采用不銹鋼串軸網帶，穿軸節距為101.6MM。

　　為防止工件和輸送鏈的摩擦，網鏈傳桿外部套有硅膠軟管即減少摩擦又有防滑作用，輸送帶輸送速度為變頻可調，調節范圍為0.8-1.5m/min。

　　3、加熱和溫控系統：本設備在水箱中安裝有電加熱元件對清洗液進行加熱處理，同時安裝有數顯式溫度自動調節系統，可以保證水溫控制在預定值之內，其預定值可在室溫至80℃內連續可調（用戶可根據實際使用情況自行設定）且自動控制。每箱水從室溫加熱到50℃所用的時間約為60分鐘。

　　4、過濾系統：采用多級過濾系統，第 一級為在各個水箱中回流口設置有抽屜式過濾框，過濾網采用40目不銹鋼濾網制作；第二級為隔板沉淀過濾，第三級為精度濾芯過濾。循環過濾水箱設計有油水分離功能

　　5、液位傳感保護：當水箱中的清洗液液面低于設定值時加熱系統會自動停止，以保護電加熱管和水泵不被 損壞，設備設計有自動補水系統，以保證各清洗工位液面不會因使用損耗缺水現象，

　　6、電器控制系統：主要部件均采用進口電器元件，例如PLC采用西門子觸摸屏采用西門子，傳感部件采用歐姆龍，其他低壓元器件均采用施耐德及一線品牌，電器控制柜采用獨立形式，放置在設備的上料 口，另在設備上料端和下料端分別設有急停按鈕。

　　7、整機特點：整機槽體及和液體接觸的均為304不銹鋼材質，外形結構整齊，正面設計大尺寸透明觀察窗美觀大方，無銹蝕，槽體無泄漏。

　　可根據產品定制多種清洗模式 聯系廠家了解詳細參數，及設計出圖
